sejara perkembangan processor dan jenis-jenisnya

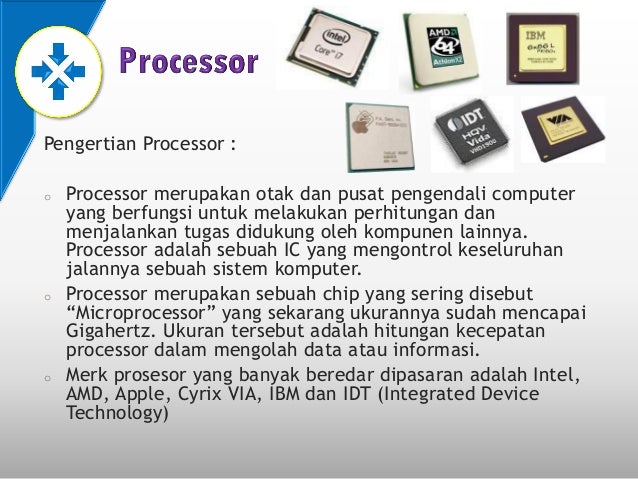

• 1. PengertianProcessor : oProcessor merupakanotakdanpusatpengendalicomputer yang berfungsiuntukmelakukanperhitungandanmenjalankantugasdidukungolehkompunenlainnya. Processor adalahsebuahIC yang mengontrolkeseluruhanjalannyasebuahsistemkomputer. oProcessor merupakansebuahchip yang seringdisebut“Microprocessor” yang sekarangukurannyasudahmencapaiGigahertz. Ukurantersebutadalahhitungankecepatanprocessor dalammengolahdata atauinformasi. oMerkprosesoryang banyakberedardipasaranadalahIntel, AMD, Apple, Cyrix VIA, IBM danIDT (Integrated Device Technology)

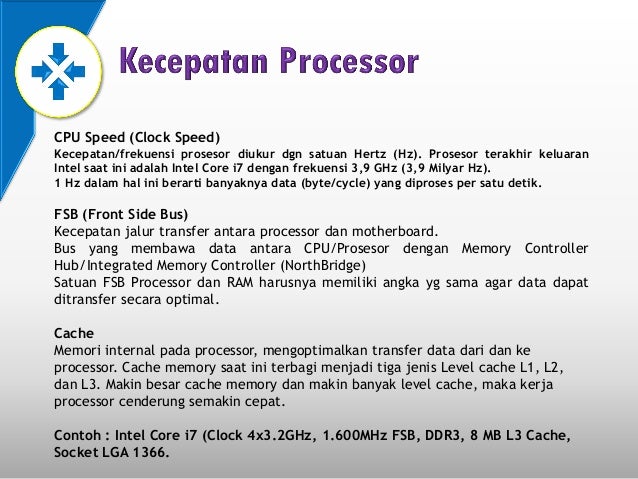

• 2. CPUSpeed(ClockSpeed) Kecepatan/frekuensiprosesordiukurdgnsatuanHertz(Hz).ProsesorterakhirkeluaranIntelsaatiniadalahIntelCorei7denganfrekuensi3,9GHz(3,9MilyarHz). 1Hzdalamhaliniberartibanyaknyadata(byte/cycle)yangdiprosespersatudetik. FSB (Front Side Bus) Kecepatanjalurtransferantaraprocessordanmotherboard. BusyangmembawadataantaraCPU/ProsesordenganMemoryControllerHub/IntegratedMemoryController(NorthBridge) SatuanFSBProcessordanRAMharusnyamemilikiangkaygsamaagardatadapatditransfersecaraoptimal. Cache Memori internal pada processor, mengoptimalkan transfer data dari dan ke processor. Cache memory saat ini terbagi menjadi tiga jenis Level cache L1, L2, dan L3. Makin besar cache memory dan makin banyak level cache, maka kerja processor cenderung semakin cepat. Contoh : Intel Core i7 (Clock 4x3.2GHz, 1.600MHz FSB, DDR3, 8 MB L3 Cache, Socket LGA 1366.
• 3. oSocket Intel : oIntel 370 oIntel 478 oIntel LGA 775 (P4-Core 2 Duo ) oIntel LGA 1156 (Core i3 –i5) oIntel LGA 1366 (Core i7 –Xeon) oIntel Atom

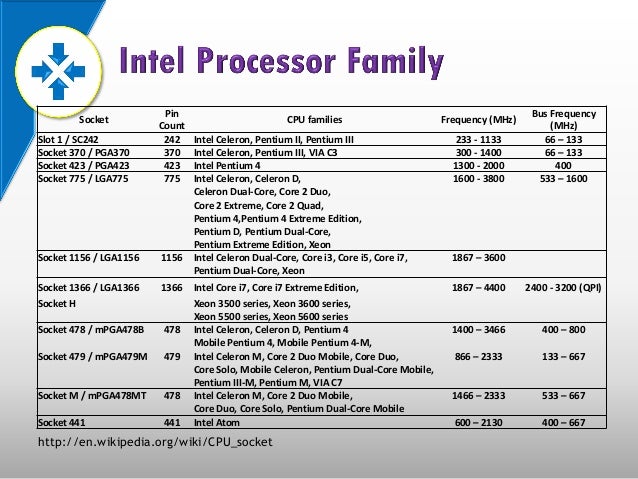

• 4. Socket Pin Count CPU families Frequency (MHz) Bus Frequency (MHz) Slot 1 / SC242 242 Intel Celeron, Pentium II, Pentium III 233 -1133 66 –133 Socket 370 / PGA370 370 Intel Celeron, Pentium III, VIA C3 300 -1400 66 –133 Socket 423 / PGA423 423 Intel Pentium 4 1300 -2000 400 Socket 775 / LGA775 775 Intel Celeron, Celeron D, 1600 -3800 533 –1600 Celeron Dual-Core, Core 2 Duo, Core 2 Extreme, Core 2 Quad, Pentium 4,Pentium 4 Extreme Edition, Pentium D, Pentium Dual-Core, Pentium Extreme Edition, Xeon Socket 1156 / LGA1156 1156 Intel Celeron Dual-Core, Core i3,Core i5, Core i7, 1867 –3600 Pentium Dual-Core, Xeon Socket 1366 / LGA1366 1366 Intel Core i7, Core i7 Extreme Edition, 1867 –4400 2400 -3200 (QPI) Socket H Xeon 3500 series, Xeon 3600 series, Xeon 5500 series, Xeon 5600 series Socket 478 / mPGA478B 478 Intel Celeron, Celeron D, Pentium 4 1400 –3466 400 –800 Mobile Pentium 4, Mobile Pentium 4-M, Socket 479 / mPGA479M 479 Intel Celeron M, Core 2 Duo Mobile, Core Duo, 866 –2333 133 –667 Core Solo, Mobile Celeron, Pentium Dual-Core Mobile, Pentium III-M, Pentium M, VIA C7 Socket M / mPGA478MT 478 Intel Celeron M, Core 2 Duo Mobile, 1466 –2333 533 –667 Core Duo, Core Solo, Pentium Dual-Core Mobile Socket 441 441 Intel Atom 600 –2130 400 –667 http://en.wikipedia.org/wiki/CPU_socket
• 5. Socket AMD : •AMD-A / AMD-462 •AMD -754 •AMD –939 •AMD -940 •AMD –AM1, AM2, AM3 •AMD -S1

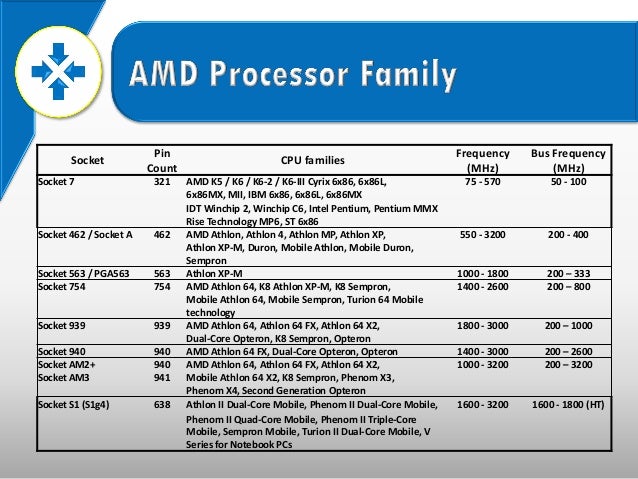

• 6. Socket Pin Count CPU families Frequency (MHz) Bus Frequency (MHz) Socket 7 321 AMD K5 / K6 / K6-2 / K6-III Cyrix6x86, 6x86L, 75 -570 50 -100 6x86MX, MII, IBM 6x86, 6x86L, 6x86MX IDT Winchip2, WinchipC6,Intel Pentium, Pentium MMX Rise Technology MP6,ST 6x86 Socket 462 / Socket A 462 AMD Athlon, Athlon4, AthlonMP, AthlonXP, 550 -3200 200 -400 AthlonXP-M, Duron, Mobile Athlon, Mobile Duron, Sempron Socket 563 / PGA563 563 AthlonXP-M 1000 -1800 200 –333 Socket 754 754 AMD Athlon64, K8 AthlonXP-M, K8 Sempron, 1400 -2600 200 –800 Mobile Athlon 64, Mobile Sempron,Turion64 Mobile technology Socket 939 939 AMD Athlon64, Athlon64 FX, Athlon64 X2, 1800 -3000 200 –1000 Dual-CoreOpteron, K8 Sempron, Opteron Socket 940 940 AMD Athlon64 FX, Dual-CoreOpteron, Opteron 1400 -3000 200 –2600 Socket AM2+ 940 AMD Athlon64, Athlon64 FX,Athlon64 X2, 1000 -3200 200 –3200 Socket AM3 941 Mobile Athlon64 X2, K8 Sempron, PhenomX3, PhenomX4, Second Generation Opteron Socket S1 (S1g4) 638 AthlonII Dual-Core Mobile, PhenomII Dual-Core Mobile, 1600 -3200 1600 -1800 (HT) PhenomII Quad-Core Mobile, PhenomII Triple-Core Mobile, SempronMobile, TurionII Dual-Core Mobile, V Series for Notebook PCs

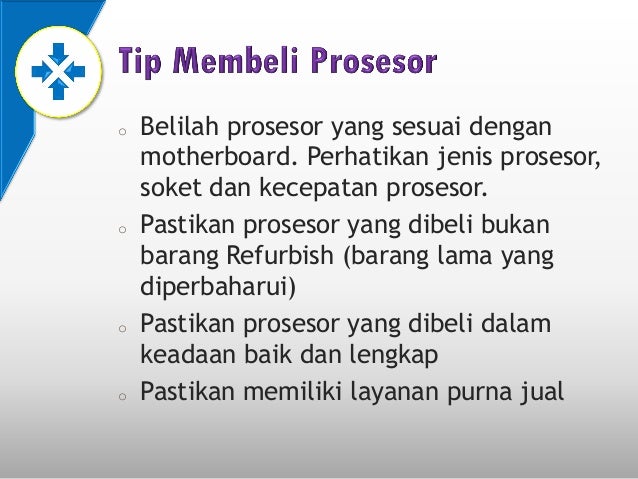

• 7. oBelilah prosesor yang sesuai dengan motherboard. Perhatikan jenis prosesor, soket dan kecepatan prosesor. oPastikan prosesor yang dibeli bukan barang Refurbish (barang lama yang diperbaharui) oPastikan prosesor yang dibeli dalam keadaan baik dan lengkap oPastikan memiliki layanan purna jual

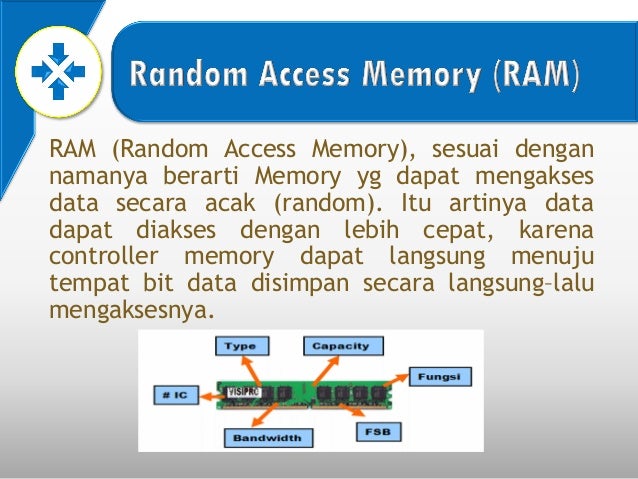

• 8. RAM(RandomAccessMemory),sesuaidengannamanyaberartiMemoryygdapatmengaksesdatasecaraacak(random).Ituartinyadatadapatdiaksesdenganlebihcepat,karenacontrollermemorydapatlangsungmenujutempatbitdatadisimpansecaralangsung–lalumengaksesnya.
• 9. 1. Type RAM, berdasarkan teknologi yang digunakannya, seperti SDRAM, DDR atau DDR2. Contoh : Visipro DDR 256Mb PC266 berarti menggunakan teknologi DDR. 2. Capacity, menerangkan seberapa besar kapasitas penyimpanan data RAM dalam satuan Gigabyte (GB) atau Megabyte (MB). Contoh : Visipro DDR2 512Mb PC4300 berarti memiliki kapasitas 512 Megabyte. 3.FSB (singkatan dari Front Side Bus), yaitu besar jalur data antara Processor dam RAM dalam satuan Megahertz. Satuan FSB Processor dan RAM harusnya memiliki angka yg sama agar data dapat ditransfer secara optimal [Lihat pada tabel Dual Channel RAM]. Contoh : Visipro DDR2 256MB PC3200 berarti memiliki FSB 400MHz (PC3200 dibagi 8 byte). 4. Bandwith merupakan besarnya data yang dapat ditransfer atau diolah dalam waktu satu detik (satuan MB/s atau Megabyte per-secon). Umumnya saat ini RAM DDR/DDR2/DDR3 mencantumkan bandwidth pada Module RAM. Bandwidth bisa didapat dari perkalian FSB x Arsitektur. Arsitektur RAM adalah 64-bit (8byte), sehingga jika DDR PC266 memiliki FSB 266 MHz sama dengan 266 MHz x 8 byte = 2100 MB/s. Ini artinya bahwa DDR PC266 (FSB) sama dengan DDR PC2100 (Bandwidth). Contoh : Visipro DDR2 512MB PC4300 artinya memiliki bandwidth 4300MB/s

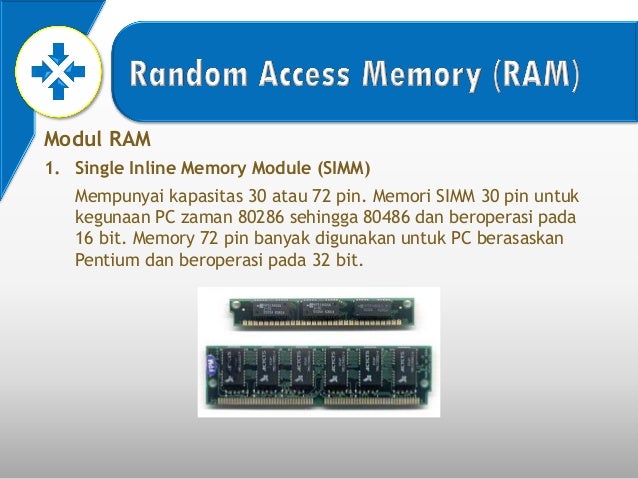

• 10. ModulRAM 1. Single Inline Memory Module (SIMM) Mempunyai kapasitas 30 atau 72 pin. Memori SIMM 30 pin untuk kegunaanPC zaman80286 sehingga80486 danberoperasipada16 bit. Memory 72 pin banyak digunakan untuk PC berasaskan Pentium dan beroperasipada32 bit.

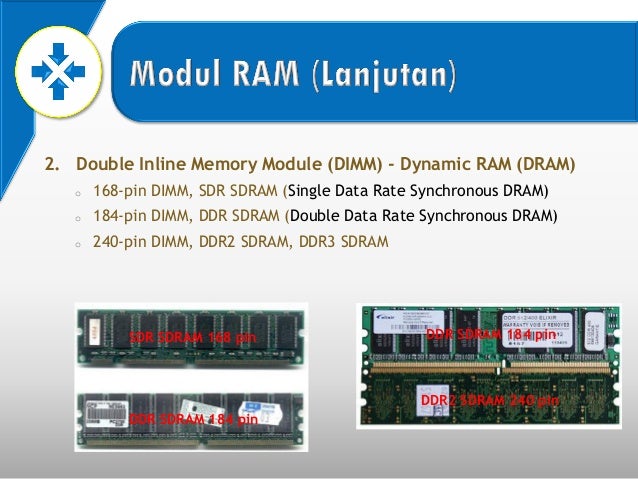

• 11. 2. Double Inline Memory Module (DIMM) -Dynamic RAM (DRAM) o168-pin DIMM, SDR SDRAM (Single Data Rate Synchronous DRAM) o184-pin DIMM, DDR SDRAM (Double Data Rate Synchronous DRAM) o240-pin DIMM, DDR2 SDRAM, DDR3 SDRAM SDR SDRAM 168 pin DDR SDRAM 184 pin DDR SDRAM 184 pin DDR2 SDRAM 240 pin

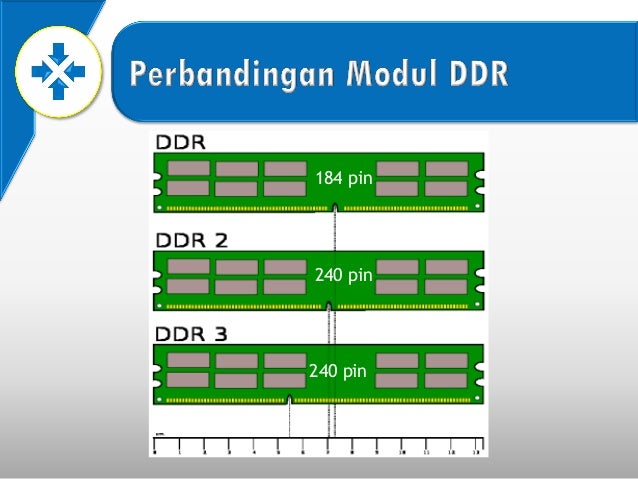

• 12. 240 pin 240 pin 184 pin

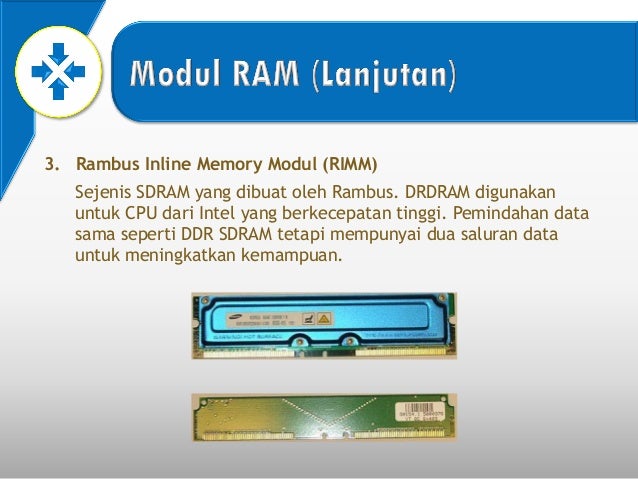

• 13. 3. RambusInline Memory Modul(RIMM) SejenisSDRAM yang dibuatolehRambus. DRDRAM digunakanuntukCPU dariIntel yang berkecepatantinggi. Pemindahandata samasepertiDDR SDRAM tetapimempunyaiduasalurandata untukmeningkatkankemampuan.

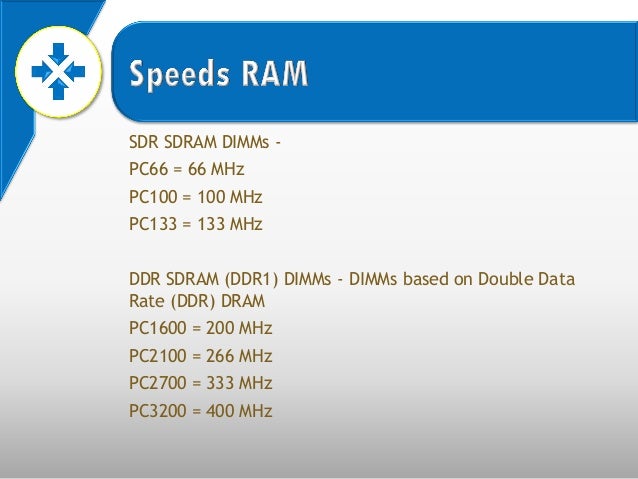

• 14. SDR SDRAM DIMMs - PC66 = 66 MHz PC100 = 100 MHz PC133 = 133 MHz DDR SDRAM (DDR1) DIMMs -DIMMs based on Double Data Rate (DDR) DRAM PC1600 = 200 MHz PC2100 = 266 MHz PC2700 = 333 MHz PC3200 = 400 MHz

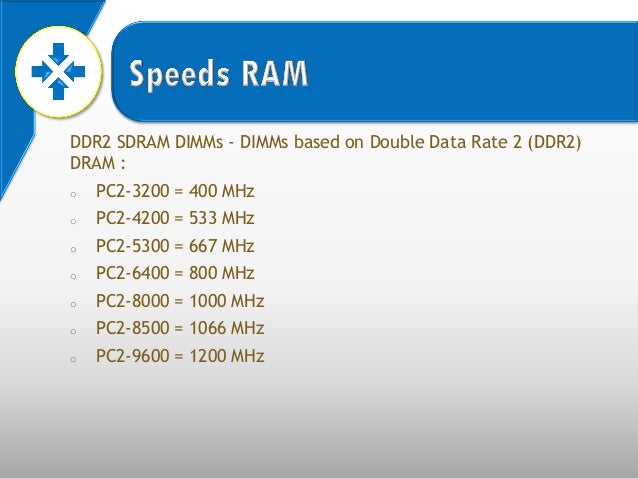

• 15. DDR2 SDRAM DIMMs -DIMMs based on Double Data Rate 2 (DDR2) DRAM : oPC2-3200 = 400 MHz oPC2-4200 = 533 MHz oPC2-5300 = 667 MHz oPC2-6400 = 800 MHz oPC2-8000 = 1000 MHz oPC2-8500 = 1066 MHz oPC2-9600 = 1200 MHz

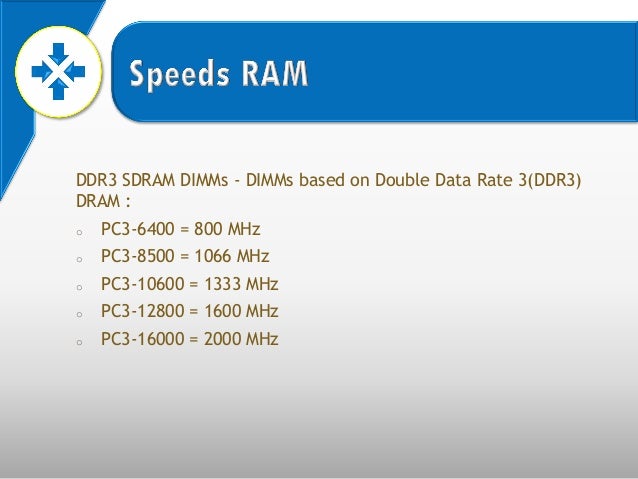

• 16. DDR3 SDRAM DIMMs -DIMMs based on Double Data Rate 3(DDR3) DRAM : oPC3-6400 = 800 MHz oPC3-8500 = 1066 MHz oPC3-10600 = 1333 MHz oPC3-12800 = 1600 MHz oPC3-16000 = 2000 MHz

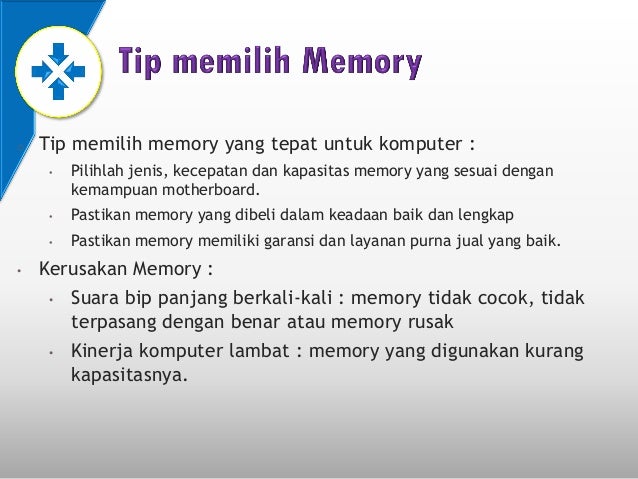

• 17. oTip memilih memory yang tepat untuk komputer : •Pilihlah jenis, kecepatan dan kapasitas memory yang sesuai dengan kemampuan motherboard. •Pastikan memory yang dibeli dalam keadaan baik dan lengkap •Pastikan memory memiliki garansi dan layanan purna jual yang baik. •Kerusakan Memory : •Suara bip panjang berkali-kali : memory tidak cocok, tidak terpasang dengan benar atau memory rusak •Kinerja komputer lambat : memory yang digunakan kurang kapasitasnya.

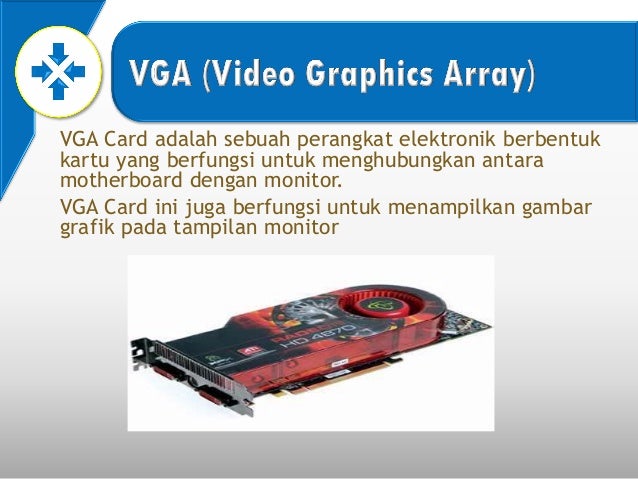

• 18. VGA Card adalahsebuahperangkatelektronikberbentukkartuyang berfungsiuntukmenghubungkanantaramotherboard denganmonitor. VGA Card inijugaberfungsiuntukmenampilkangambargrafikpadatampilanmonitor

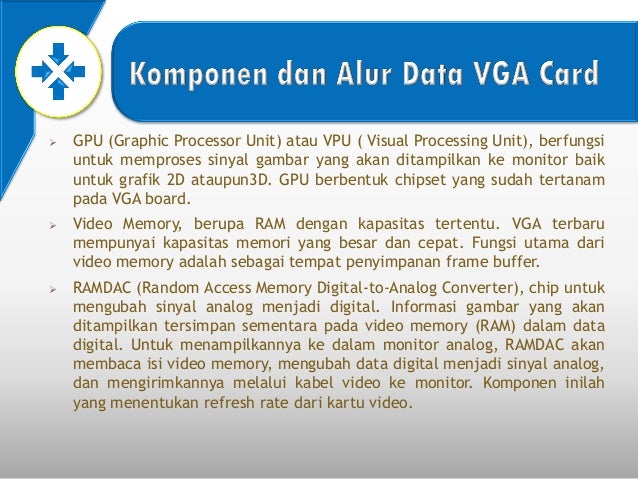

• 19. GPU(GraphicProcessorUnit)atauVPU(VisualProcessingUnit),berfungsiuntukmemprosessinyalgambaryangakanditampilkankemonitorbaikuntukgrafik2Dataupun3D.GPUberbentukchipsetyangsudahtertanampadaVGAboard. VideoMemory,berupaRAMdengankapasitastertentu.VGAterbarumempunyaikapasitasmemoriyangbesardancepat.Fungsiutamadarivideomemoryadalahsebagaitempatpenyimpananframebuffer. RAMDAC(RandomAccessMemoryDigital-to-AnalogConverter),chipuntukmengubahsinyalanalogmenjadidigital.Informasigambaryangakanditampilkantersimpansementarapadavideomemory(RAM)dalamdatadigital.Untukmenampilkannyakedalammonitoranalog,RAMDACakanmembacaisivideomemory,mengubahdatadigitalmenjadisinyalanalog, danmengirimkannyamelaluikabelvideokemonitor.Komponeninilahyangmenentukanrefreshratedarikartuvideo.

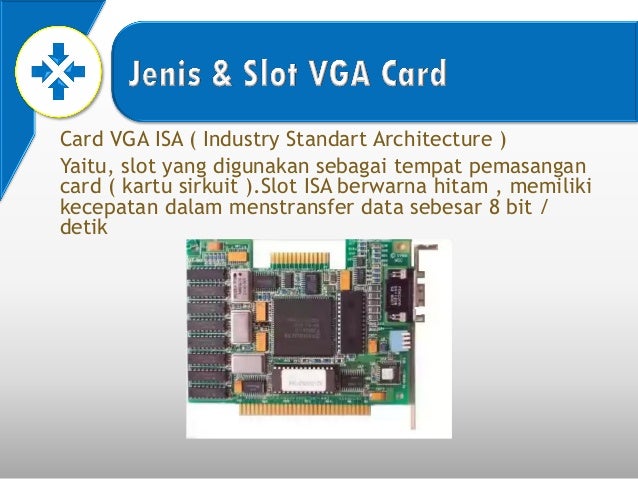

• 20. Card VGA ISA ( Industry StandartArchitecture ) Yaitu, slot yang digunakansebagaitempatpemasangancard ( kartusirkuit).Slot ISA berwarnahitam, memilikikecepatandalammenstransferdata sebesar8 bit / detik

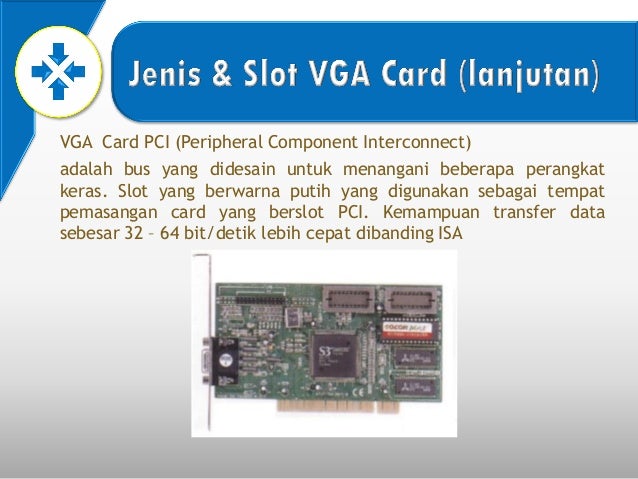

• 21. VGA Card PCI (Peripheral Component Interconnect) adalahbusyangdidesainuntukmenanganibeberapaperangkatkeras.SlotyangberwarnaputihyangdigunakansebagaitempatpemasangancardyangberslotPCI.Kemampuantransferdatasebesar32–64bit/detiklebihcepatdibandingISA

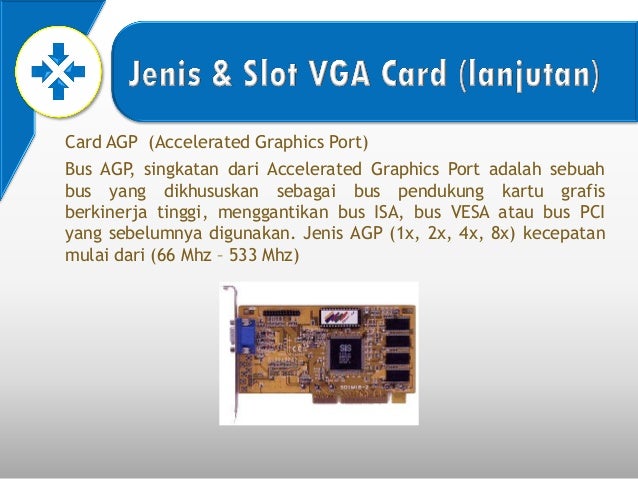

• 22. Card AGP (Accelerated Graphics Port) BusAGP,singkatandariAcceleratedGraphicsPortadalahsebuahbusyangdikhususkansebagaibuspendukungkartugrafisberkinerjatinggi,menggantikanbusISA,busVESAataubusPCIyangsebelumnyadigunakan.JenisAGP(1x,2x,4x,8x)kecepatanmulaidari(66Mhz–533Mhz)

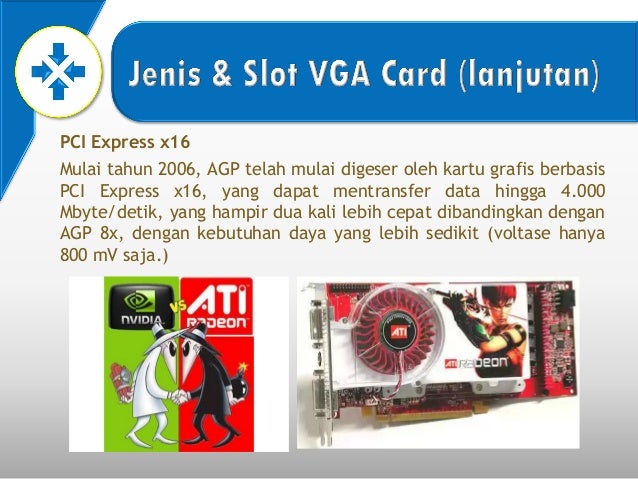

• 23. PCIExpressx16 Mulaitahun2006,AGPtelahmulaidigeserolehkartugrafisberbasisPCIExpressx16,yangdapatmentransferdatahingga4.000Mbyte/detik,yanghampirduakalilebihcepatdibandingkandenganAGP8x,dengankebutuhandayayanglebihsedikit(voltasehanya800mVsaja.)

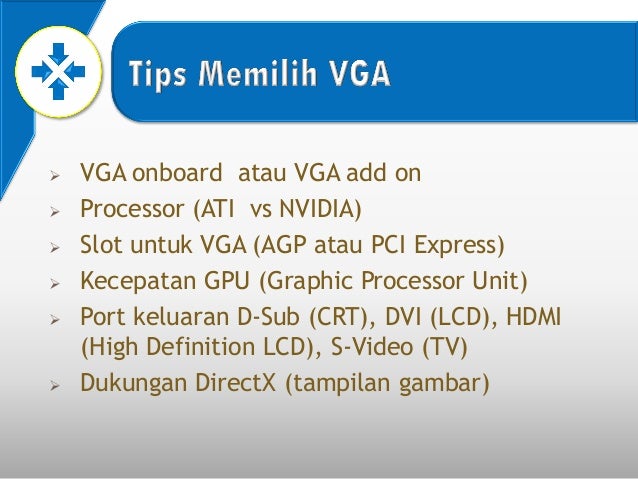

• 24. VGA onboard atauVGA add on Processor (ATI vsNVIDIA) Slot untukVGA (AGP atauPCI Express) KecepatanGPU (Graphic Processor Unit) Port keluaranD-Sub (CRT), DVI (LCD), HDMI (High Definition LCD), S-Video (TV) DukunganDirectX (tampilangambar)
• 25. HardDiskDrive(HDD)ataubiasadisebutdenganharddrive,harddisk,atauFixedDiskDrive(FDD)adalahmediapenyimpanannonvolatile(tidakhilangbilalistrikdimatikan)yangdapatmenyimpandatadigitaldengancepatdanmemilikipermukaanmagnetis,diperkenalkantahun1956pertamakalidigunakanuntukpenyimpanandatakomputerakuntingIBM.

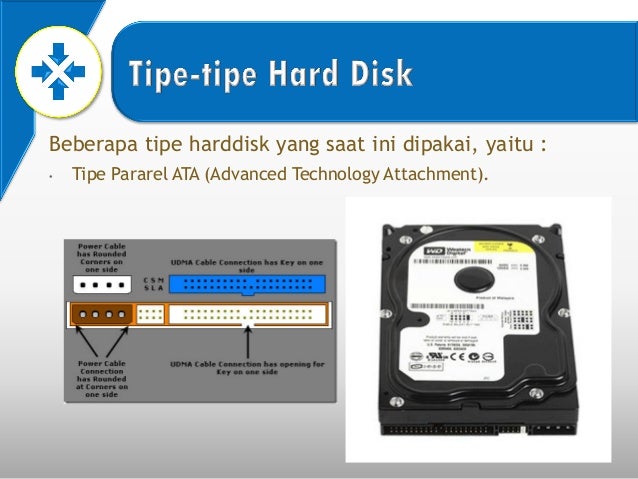

• 26. Beberapatipeharddiskyang saatini dipakai, yaitu: •TipePararelATA (Advanced Technology Attachment).

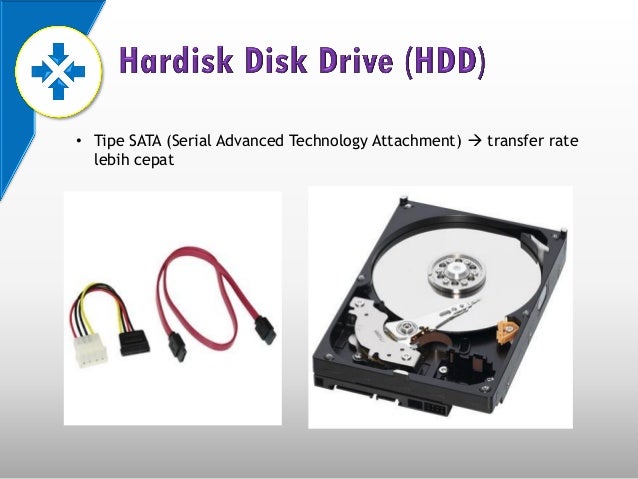

• 27. •Tipe SATA (Serial Advanced Technology Attachment) transfer rate lebih cepat

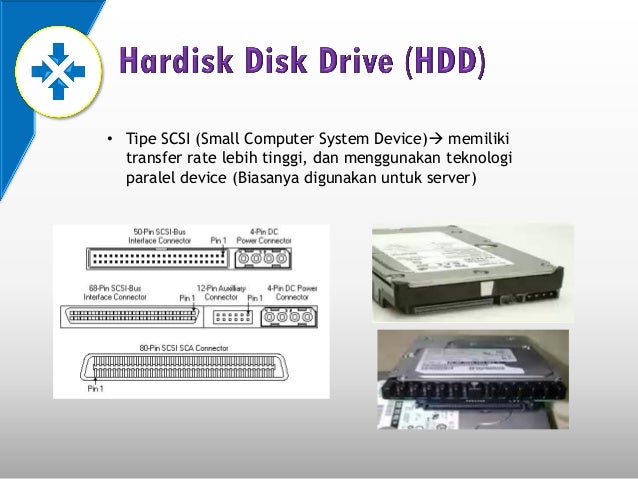

• 28. •Tipe SCSI (Small Computer System Device)memiliki transfer rate lebih tinggi, dan menggunakan teknologi paralel device (Biasanya digunakan untuk server)

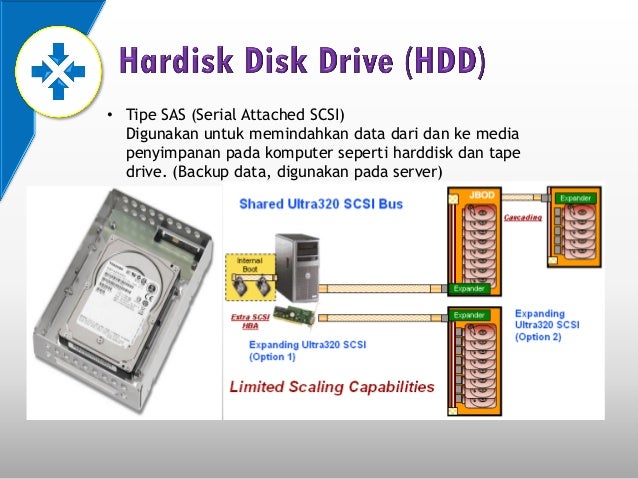

• 29. •Tipe SAS (Serial Attached SCSI) Digunakan untuk memindahkan data dari dan ke media penyimpanan pada komputer seperti harddisk dan tape drive. (Backup data, digunakan pada server)

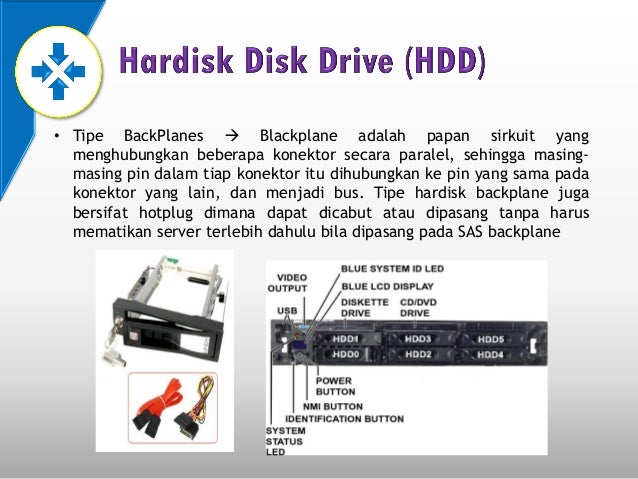

• 30. •TipeBackPlanesBlackplaneadalahpapansirkuityangmenghubungkanbeberapakonektorsecaraparalel,sehinggamasing- masingpindalamtiapkonektoritudihubungkankepinyangsamapadakonektoryanglain,danmenjadibus.TipehardiskbackplanejugabersifathotplugdimanadapatdicabutataudipasangtanpaharusmematikanserverterlebihdahulubiladipasangpadaSASbackplane
• 31. Cara memilih harddisk antara lain : oPastikan kapasitas dan kecepatan sesuai dengan kebutuhan. oPastikan harddisk bukan barang refurbish. oPastikan harddisk dalam keadaan baik dan tidak terdapat cacat fisik oPastikan ada garansi
• 32. Perangkatpembacamaupunpenyimpanandatadenganprinsipkerjaberupasensorcahayauntukmembacamedianya.Saatiniopticaldrivemenggunakanmediaberbahandasarplastik. Mediainibanyakdigunakansebagaipenyimpananberbagaifiledata,suara,gambar,fileinstalasisistimoperasi,danberbagaiaplikasi/program

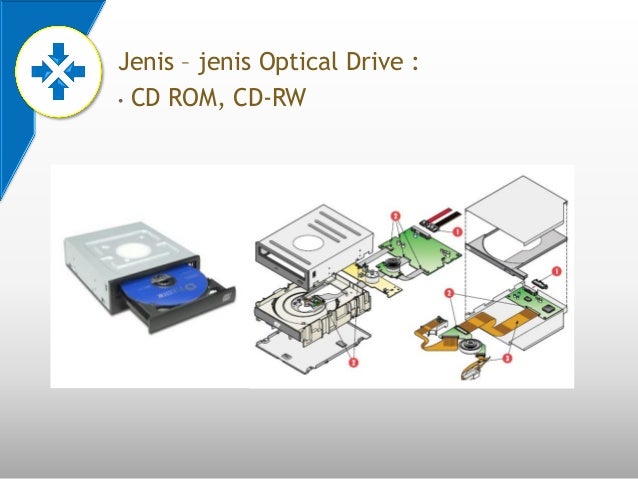

• 33. Jenis–jenisOptical Drive : •CD ROM, CD-RW

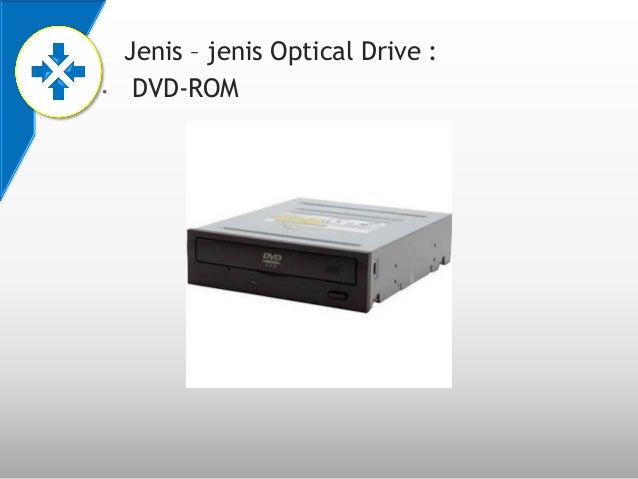

• 34. Jenis–jenisOptical Drive : •DVD-ROM

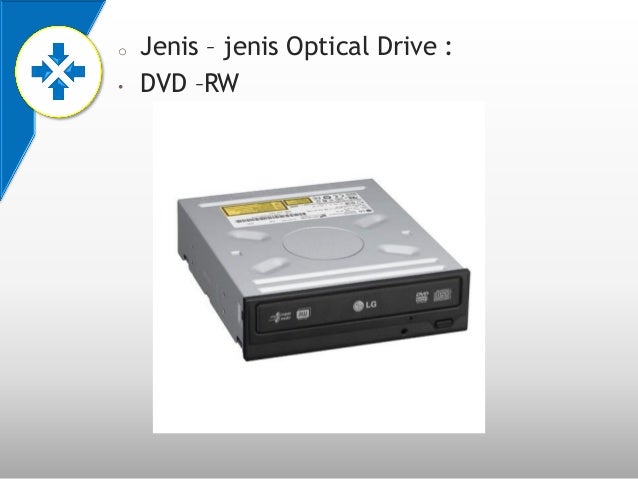

• 35. oJenis–jenisOptical Drive : •DVD –RW

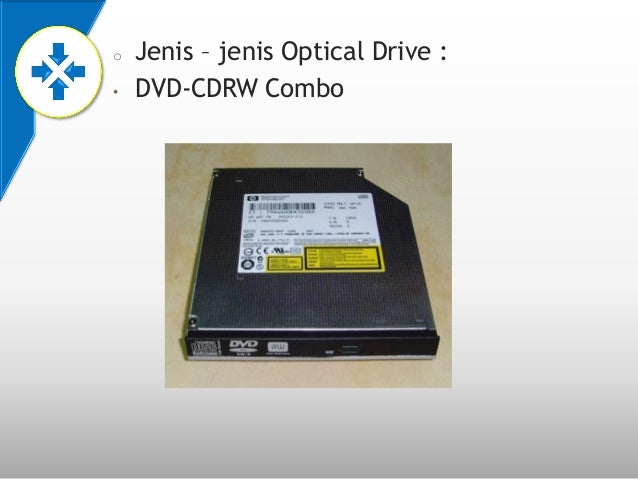

• 36. oJenis–jenisOptical Drive : •DVD-CDRW Combo
• 37. Jenis–jenisOptical Drive : •CD/DVD Duplicator

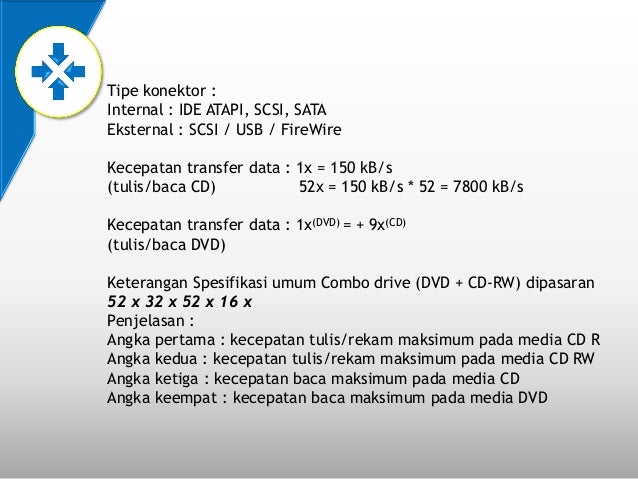

• 38. Tipe konektor : Internal : IDE ATAPI, SCSI, SATAEksternal : SCSI / USB / FireWire Kecepatan transfer data : 1x = 150 kB/s (tulis/baca CD) 52x = 150 kB/s * 52 = 7800 kB/s Kecepatan transfer data : 1x(DVD) = + 9x(CD) (tulis/baca DVD) Keterangan Spesifikasi umum Combo drive (DVD + CD-RW) dipasaran 52 x 32 x 52 x 16 x Penjelasan : Angka pertama : kecepatan tulis/rekam maksimum pada media CD R Angka kedua : kecepatan tulis/rekam maksimum pada media CD RW Angka ketiga : kecepatan baca maksimum pada media CD Angka keempat : kecepatan baca maksimum pada media DVD
• 39. Fungsi : Perangkat keluaran / output berupa mengolah dan meneruskan sinyal suara ke speaker. Tipe slot/interface kartu : ISA, PCI Tipe sistim : Mono, Stereo (2 Channel), Dolby system/MultiChannel(2.1/3.1...5.1/6.1) Fitur : SPDIF (Sony/Philips Digital Interface), Midi In/Out , Joystick , Mic , Line in Sound Card / Kartu suara
• 40. Ada Pertanyaan ? Kalo gak ada, Terima kasih
